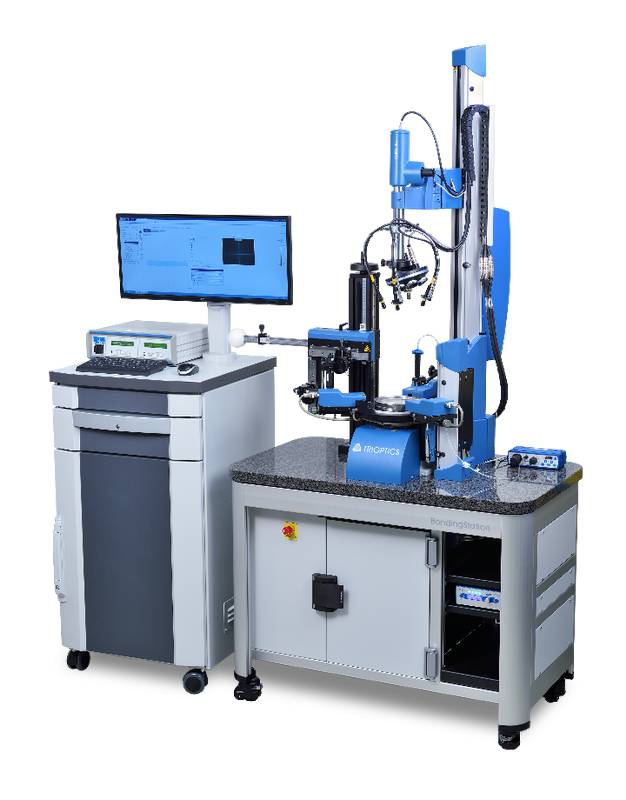

OptiCentric Bonding

OptiCentric® Bonding 2D
Le collage et le test de centrage est réalisé avec deux degrés de liberté.

OptiCentric® Bonding 5D
Le collage et le test de centrage est réalisé avec cinq degrés de liberté.

Comparaison des données techniques OptiCentric® Bonding 2D et 5D

Parameter	OptiCentric^® Bonding 2D	OptiCentric^® Bonding 5D
Application	Collage avec 2 degrés de liberté,Alignement avec trois actionneurs
Diamètre max. de la lentille	200 mm	10 mm … 180 mm¹⁾
Diamètre max. du barillet	10 mm … 200 mm	20 mm … 300 mm¹⁾
Poids de la lentille	< 10 kg	1 kg¹⁾
Poids du barillet	< 10 kg	20 kg¹⁾
Précision des mesures	x/y < 0.1 µm z Non (optionnel) Cellule < 0.2 µm	x/y < 0.1 µm²⁾ z < ± 1 µm Cellule < 0.2 µm
Précision du positionnement	x ou y: 2 µm	x,y,z: < 1 µm²⁾ Θx, Θy < 2 arcsec
Durée de mise en marche	2 min^{1), 2)}	< 5 min^{2), 3)} (chargement incl.)
pallier à air	Oui
Platine motorisée	Oui
Mesure en réflexion	Oui
Tête de mesure visuelle	Oui
Intégration d’OptiSurf	Optionnel
Dimensions (h x l x d)	2,500 mm x 2,000 mm x 700 mm	2,000 mm x 1,800 mm x 1,000 mm
Poids	300 kg	350 kg
