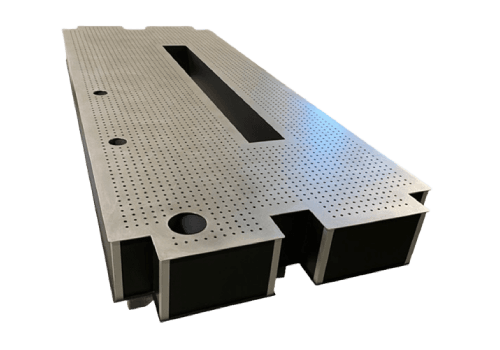

Plateau optique ou Breadbord BS 33

Spécifications d’un plateau optique ou breadbord BS33 :

Dimensions :

• Epaisseur : 33mm

• Largeur x Hauteur : standard jusqu’à 1000 x 1000mm, davantage sur demande

• Formes spéciales disponibles sur demande

Plateau Supérieur :

• Acier inoxydable épaisseur 3mm

• Magnétique ou amagnétique

• Planéité : +/-0,1mm

• Chevauchement (bords) 8mm

• Aspect brossé

• Espacement des trous : 25mm (en standard. Autres espacement disponibles sur demande)

• Trous M6

Plateau Inférieur :

• Acier inoxydable épaisseur 3mm

• Magnétique ou amagnétique

• Chevauchement (bords) 8mm

Coeur :

• Versions magnétique : acier inoxydable

• Versions amagnétiques : alliage amagnétique 1.4301

Perçages de la table optique :

• Taraudages M6, espacement 25mm (autres espacements ou grille de trous sur demande)

• Magnétiques ou amagnétiques

• Découplés du coeur grâce à des inserts scellés

• Profondeur maximum : 30mm
