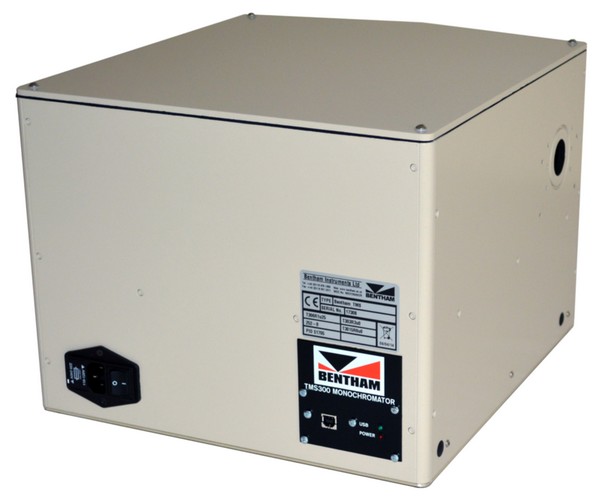

Le monochromateur TMS300 est similaire au monochromateur TMc300 mais offre en plus l’avantage de fentes motorisées pour sélectionner la bande passante.
Compatible avec l’intégralité des sources, accessoires et détecteurs de la gamme Bentham, le monochromateur TMS300 est au cœur de nombreux bancs de mesure de lumière, depuis l’UV, le visible et jusqu’à l’IR.
Caractéristiques principales du monochromateur TMS300:
- Monochromateur de focale 300mm en configuration Czerny-Turner
- Permet de monter jusqu’à 3 réseaux de diffraction (dans la gamme 200nm-50µm) pour une mesure large bande en un seul balayage
- Jusqu’à 2 ports d’entrée et/ou de sortie avec sélection automatique du port grâce à un système de renvoi à miroirs
- Fentes d’entrée/sortie motorisées
- Mesure entièrement automatisée via l’interface USB 2.0
|
CONFIGURATION OPTIQUE |
|
|
Configuration |
Czerny-Turner |
|
Focale |
300mm |
|
Monture réseaux |
Tourelle triple réseau |
|
Nombre de réseaux |
1-3 |
|
Taille des réseaux |
68 x 84mm |
|
Ratio d’ouverture |
f/4.1 (selon tous les angles) |
|
Nombre de ports d’entrée/sortie |
1/2 ou 2/1 |
|
CARACTERISTIQUES MECANIQUES |
|
|
Résolution de la tourelle |
0.000072°/ pas |
|
Type de fentes |
Motorisées |
|
Dimensions des fentes |
10µm-10mm (l) x 20mm (h) |
|
Tri par ordre |
Roues porte-filtres 6 positions (avec shutter) |
|
Dimensions filtres |
Ø25mm |
|
CARACTERISTIQUES OPTIQUES (pour des réseaux 1200g/mm) |
|
|
Gamme spectrale |
Dans la gamme 200nm-50µm |
|
Dispersion linéaire |
2.7nm/mm |
|
Précision sur les longueurs d’onde |
± 0.2nm |
|
Reproductibilité sur les longueurs d’onde |
± 0.05nm |
|
Résolution sur la hauteur de fente |
0.3/0.1nm |
|
Lumière parasite (Stray light à 2.5 de FWHM) |
10-5 |
|
Vitesse d’acquisition |
1000 nm/s |
|
AUTOMATION |
|
|
Interface PC |
USB 2.0 |
|
Logiciel |
Benwin+/ SDK |
|
AUTRES |
|
|
Dimensions globales (mm) |
328 x 375 x 263 (largeur, profondeur, hauteur) |
|
Hauteur du faisceau |
178 mm |
|
Alimentation |
110/200V et 50/60Hz |
Fiche technique à télécharger
