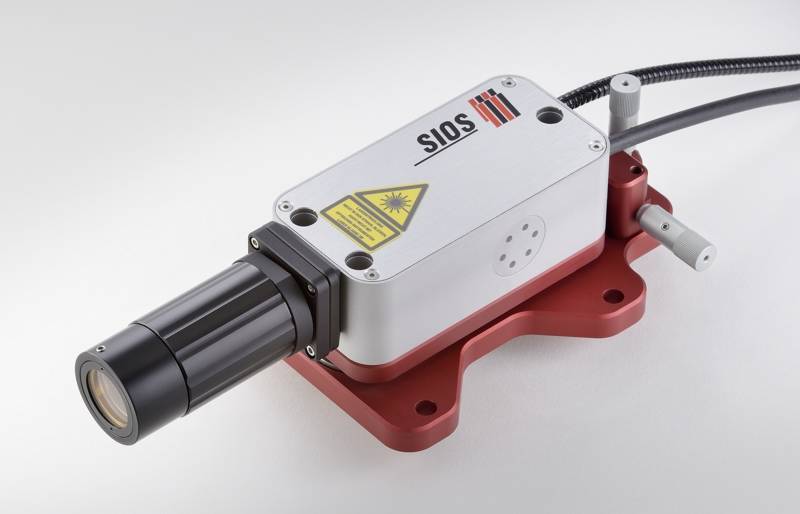

Vibromètre Laser à focale fixe ou variable

Le vibromètre interférométrique (série LS-V NG) développé par SIOS GmbH est un instrument idéal pour une détermination précise et sans contact du changement de position d’objets ou de surfaces en fonction du temps pour des fréquences allant de 0 à 6MHz.

Cet instrument a été conçu à partir de l’interféromètre homodyne 1 faisceau à miroir plan de la série SP NG. Il a été rajouté à la tête de détection de l’interféromètre série SP, une optique additionnelle qui focalise le faisceau sur l’objet et ainsi permet de caractériser des surfaces de n’importe quelle rugosité. La distance focale est réglable entre 250mm et 2.5m.

Le système comporte une unité électronique avec un laser, une tête de détection et différentes interfaces. L’interféromètre fibré convertit le mouvement le long de l’axe optique en deux signaux en quadrature directement proportionnels au déplacement. Par comptage de franges et interpolation il est ainsi possible d’obtenir des résolutions inférieures au nanomètre. Un logiciel spécifique réalise la transformée de Fourier du signal et délivre le spectre en fréquence du mouvement de l’objet.

Caractéristiques du vibromètre à focale fixe ou variable :

• Mesure sans contact
• Facile à aligner et à utiliser
• Correction en température et en pression
• Détermination des modes vibratoires avec une haute précision
• Détermination des fréquences de résonance d’objets microscopiques
• Installation possible dans de nombreux environnements (ex : machine outil….)
• Couplage par fibre optique du faisceau laser (cela permet d’éliminer toutes influences thermiques sur les résultats)
• Inclut un logiciel permettant de réaliser la Transformée de Fourier du signal
• Possibilité de réaliser une mesure selon plusieurs axes en utilisant plusieurs vibromètres

Données techniques du vibromètre LS-V-NG :

• Distance de travail : 250mm à 2.5m ou focale fixe
• Diamètre du spot laser : 12 à 500µm
• Plage de mesure : +/- 20mm
• Résolution : 5pm
• Fréquence d’échantillonnage : 12500kHz
• Longueur d’onde : 632.8nm
