EZ-RP201
Charge axiale max : 1 800 – 5 000 N.
Vitesse max : 1 200 – 2 500 rpm.
Avec une très faible déviation de mouvement (axiale < 30 nm ; radiale < 50 nm), la platine de rotation sur palier à air EZ-RP201 répond aux exigences les plus élevées en matière de concentricité. Son design unique lui permet d’atteindre une capacité de charge axiale et une rigidité particulièrement élevées. La platine peut être entraînée soit par un moteur à bride externe, soit par une poulie à courroie.
L’EZ-PR201 n’est soumise à aucune contrainte sur l’orientation de montage et sa technologie air bearing en fait une platine adaptée à la salle blanche.
| Type | EZ-RP201-150 |
EZ-RP201-200 (Valeurs préliminaires à confirmer par des essais complémentaires) |
EZ-RP201-250 |
|
Course |
> 360° (illimitée) | > 360° (illimitée) | > 360° (illimitée) |
| Déviation axiale |
< 0.03 µm |
< 0.03 µm |
< 0.03 µm |
| Déviation radiale |
< 0.05 µm |
< 0.05 µm |
< 0.05 µm |
| Vitesse max. |
2 500 rpm |
2 000 rpm |
1 200 rpm |

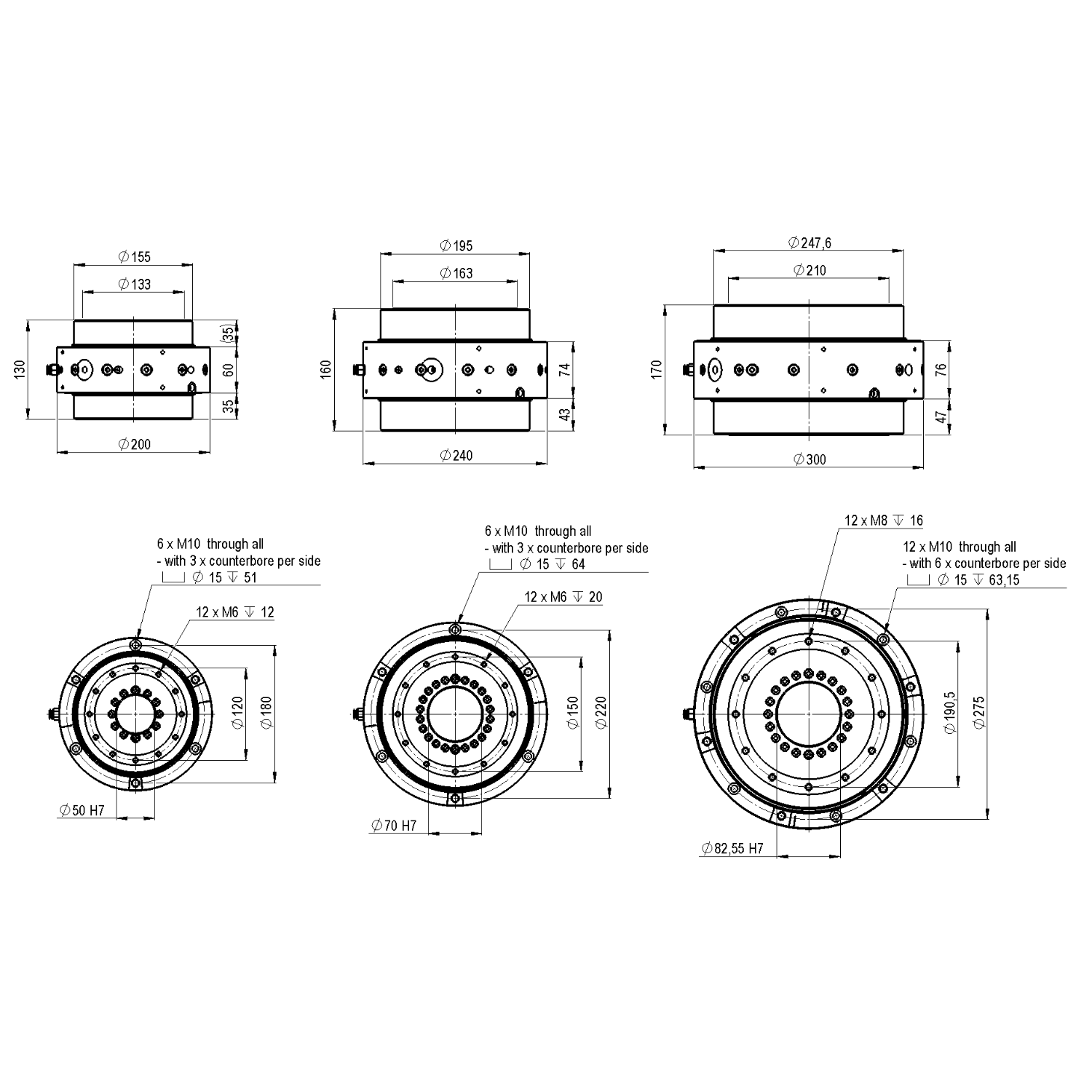

| Dimension D x H |
200 x 130 mm |
240 x 160 mm |
300 x 170 mm |
|
Diamètre rotor |
155 mm | 195 mm |
247.6 mm |
| Charge axiale max. |
1 800 N |
2 500 N |
5 000 N |
| Charge radiale max. |
800 N |
1 600 N |
2 000 N |
| Masse en rotation (rotor) | 9.7 kg | 19.4 kg |
36.4 kg |
| Poids total |
21 kg |
38 kg |
66 kg |
