La platine de rotation sur palier à air EZ-0275 est idéale pour des mouvements très précis avec une excellente répétabilité. Elle offre une course de rotation illimitée, des applications jusqu’à 660 rpm et supporte une charge maximale de 600 N. Cette platine de rotation est entraînée par un moteur couple précontraint magnétiquement disponible dans les versions 2-phase et 3-phase. Le système de mesure intégré (Numerik Jena RIK4) à 18 000 lignes peut être fourni avec interpolation (facteur de 5, 10, 50 ou 100 fois).
L’EZ-0275 n’est soumise à aucune contrainte sur l’orientation de montage et sa technologie air bearing en fait une platine adaptée à la salle blanche.
| Type | 2-phase | 3-phase |
| Course | > 360° (illimitée) | > 360° (illimitée) |
| Déviation axiale | < 0.1 µm | < 0.1 µm |
| Déviation radiale | < 0.1 µm | < 0.1 µm |
| Répétabilité | ± 0.3 arcsec / ± 1.45 µrad | ± 0.3 arcsec / ± 1.45 µrad |
| Précision angulaire (compensée) | ± 0.5 arcsec / ± 2.42 µrad | ± 0.5 arcsec / ± 2.42 µrad |
| Vitesse max. (Dépend de la valeur d’interpolation) | 660 rpm | 660 rpm |

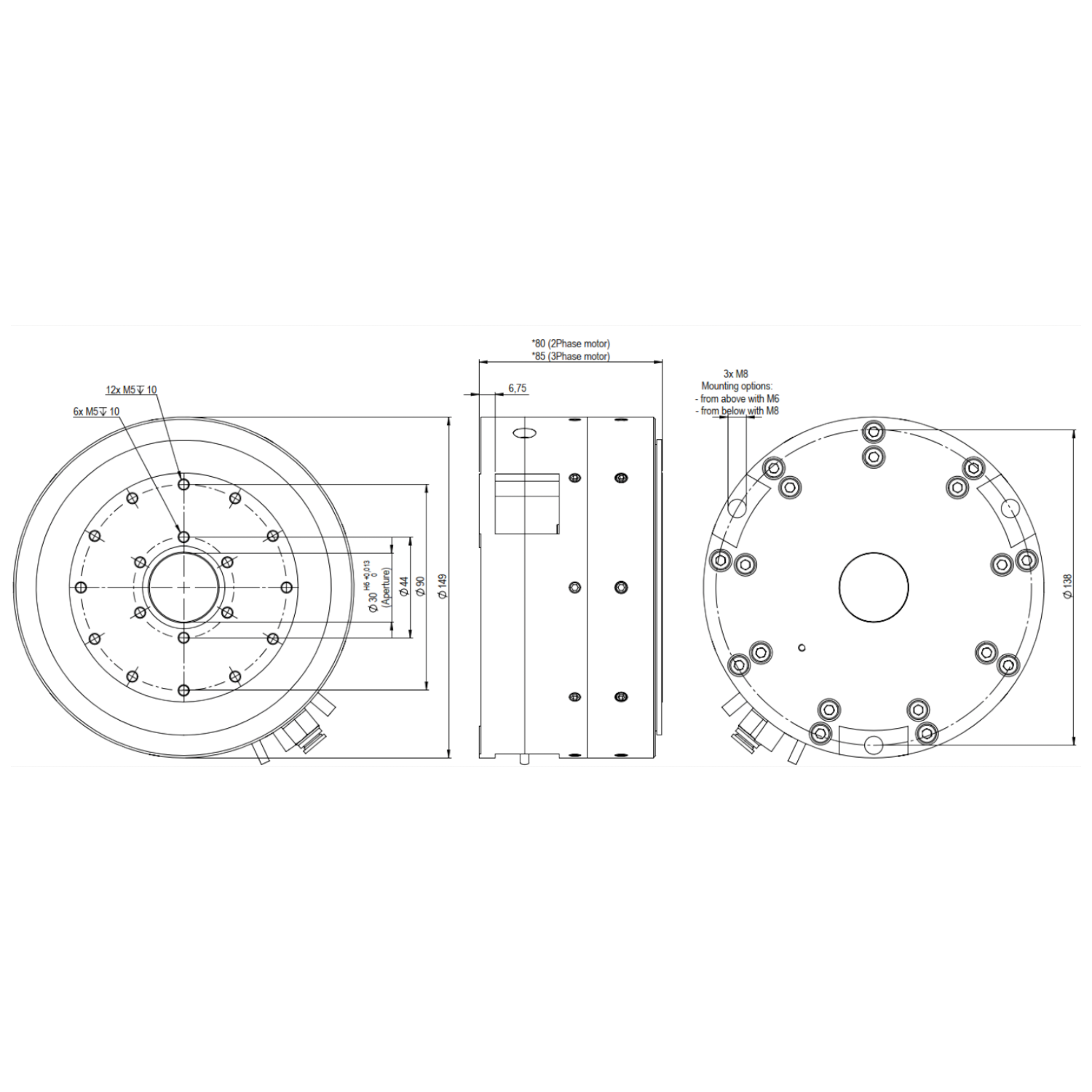

| Dimension D x H | 149 x 80 mm | 149 x 85 mm |
| Charge axiale max. (push/pull) | 600/200 N | 600/200 N |
| Charge radiale max. | 225 N | 225 N |
| Couple max. | 0.76 / 2.08 Nm | 0.8 / 2.6 Nm |
| Masse en rotation (rotor) | 3 kg | 3 kg |
| Poids total | 5.9 kg | 6.5 kg |
