EZ-0675
Charge axiale max : 60 N.
Vitesse max : 1 000 rpm.

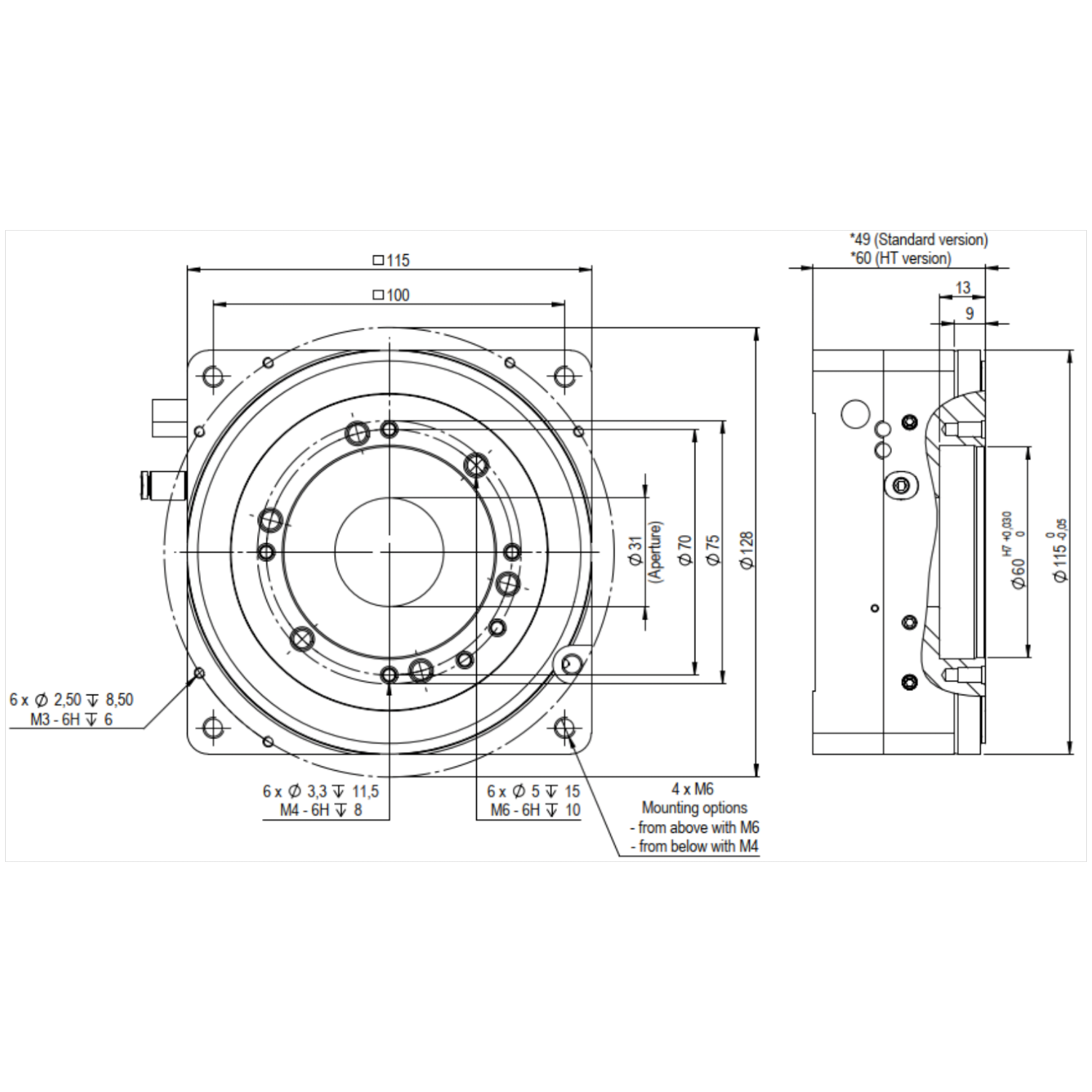

La platine de rotation sur palier à air EZ-0675 est particulièrement adaptée aux tâches de positionnement précis dans les machines de mesure ou, montée sur des axes linéaires, pour l’alignement de composants ou de dispositifs optiques. Elle peut être fixée par vissage depuis le dessus ou le dessous grâce à quatre trous traversants avec filetage M6 et M4. Cette platine de rotation est entraînée par un moteur couple précontraint magnétiquement. Elle existe également en version High Torque (HT). Le système de mesure intégré (Numerik Jena RIK4) à 10 000 lignes peut être fourni avec interpolation (facteur de 5, 10, 50 ou 100 fois).
L’EZ-0675 n’est soumise à aucune contrainte sur l’orientation de montage et sa technologie air bearing en fait une platine adaptée à la salle blanche.
| Type | EZ-0675 | EZ-0675 HT |
| Course | > 360° (illimitée) | > 360° (illimitée) |
| Déviation axiale | < 0.2 µm | < 0.2 µm |
| Déviation radiale | < 0.2 µm | < 0.2 µm |
| Vitesse max. | 1000 rpm | 1000 rpm |
| Dimension L x W x H | 115 x 115 x 49 mm | 115 x 115 x 60 mm |
| Charge axiale max. (push/pull) | 160/40 N | 160/40 N |
| Charge radiale max. | 60 N | 60 N |
| Couple max. | 0.3 / 0.6 nm | 3.4 / 3.9 nm |
| Masse en rotation (rotor) | 0.4 kg | 0.4 kg |
| Poids total | 2.1 kg | 2.1 kg |
| Type | Synchrone, sans fer | Synchrone, noyau en fer |
