    La gamme de produits LensAlign est disponible en deux versions, à savoir LensAlign 4D et LensAlign 2D Air.


    LensAlign 4D
    permet d’augmenter le rendement de votre OptiCentric et vous aide à atteindre une précision maximale pour l’alignement de vos lentilles.

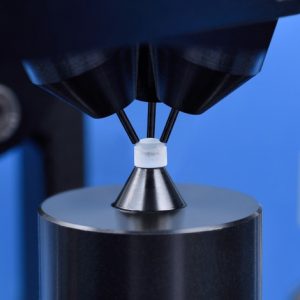

    Ce module optionnel de l’OpticCentric aide à l’alignement et la fixation des petites lentilles sur un axe de référence mécanique. Pour fournir un positionnement précis, la lentille est maintenue par une micro-pince, qui la déplace et l’incline selon quatre degrés de liberté jusqu’à ce que l’axe optique soit aligné comme désiré.

    Caractéristiques principales :

    • Alignement de l’axe de la lentille optique avec l’axe de référence mécanique sur quatre degrés de liberté
    • Précision du positionnement jusqu’à 1 µm pour le déplacement et 5 arcsec pour l’inclinaison
    • Traitement rapide : < 1 min pour la mesure, l’alignement et le durcissement UV, l’échantillon suivant peut être préparé en parallèle
    • Compatible avec tous les systèmes OptiCentric® 100 équipés d’un palier à air
    • Processus entièrement automatisé



    LensAlign 2D Air

    Grâce au module LensAlign 2D Air, Trioptics offre un complément pour les processus automatisés d’alignement de lentilles.

    Le LensAlign 2D Air offre la possibilité d’aligner automatiquement les lentilles collées sur l’axe mécanique en réflexion ou en transmission à l’aide d’un manipulateur à air.

    Durant le processus de rotation continue, l’échantillon est déplacé par des impulsions d’air contrôlées par le logiciel jusqu’à ce que la position prévue soit atteinte. Une fois les lentilles fixées, le résultat final de la production est quantifié.

    Etant donné que le processus LensAlign 2D Air est automatisé et qu’il ne nécessite donc pas l’intervention d’un opérateur, une quantité d’échantillon constante peut être garantie.

    Caractéristiques principales :

    • Force des impulsions d’air ajustable en fonction du type de lentille.
    • Processus d’alignement sans contact pour préserver la qualité des lentilles.
    • Évaluation directe du résultat de la production en mesurant l’erreur de centrage restante
    • Traitement automatisé qui assure une qualité d’alignement des lentilles constante, sans intervention d’un opérateur.
