EZ-0570
Charge axiale max : 2 200 N.
Vitesse max : 1 100 rpm.
La platine de rotation sur palier à air EZ-0570 est particulièrement adaptée au positionnement précis de charges lourdes. Elle offre une course de rotation illimitée, des applications jusqu’à 1100 rpm et supporte une charge jusqu’à 2 200 N. Equipé d’un puissant moteur couple, elle convient également aux applications dynamiques. L’EZ-0570 peut être proposée avec un noyau en fer ou sans fer, selon les applications. Le système de mesure intégré (Numerik Jena RIK4) à 18 000 lignes peut être fourni avec interpolation (facteur de 5, 10, 50 ou 100 fois).
L’EZ-0570 n’est soumise à aucune contrainte sur l’orientation de montage et sa technologie air bearing en fait une platine adaptée à la salle blanche.
| Type | EZ-0570 |
| Course | > 360° (illimitée) |
| Déviation axiale | < 0.15 µm |
| Déviation radiale | < 0.15 µm |
| Répétabilité | ± 1.5 arcsec / ± 7.27 µrad |
| Précision angulaire (non compensée) | ± 30 arcsec / ± 145.44 µrad |
| Vitesse max. | 1100 rpm |

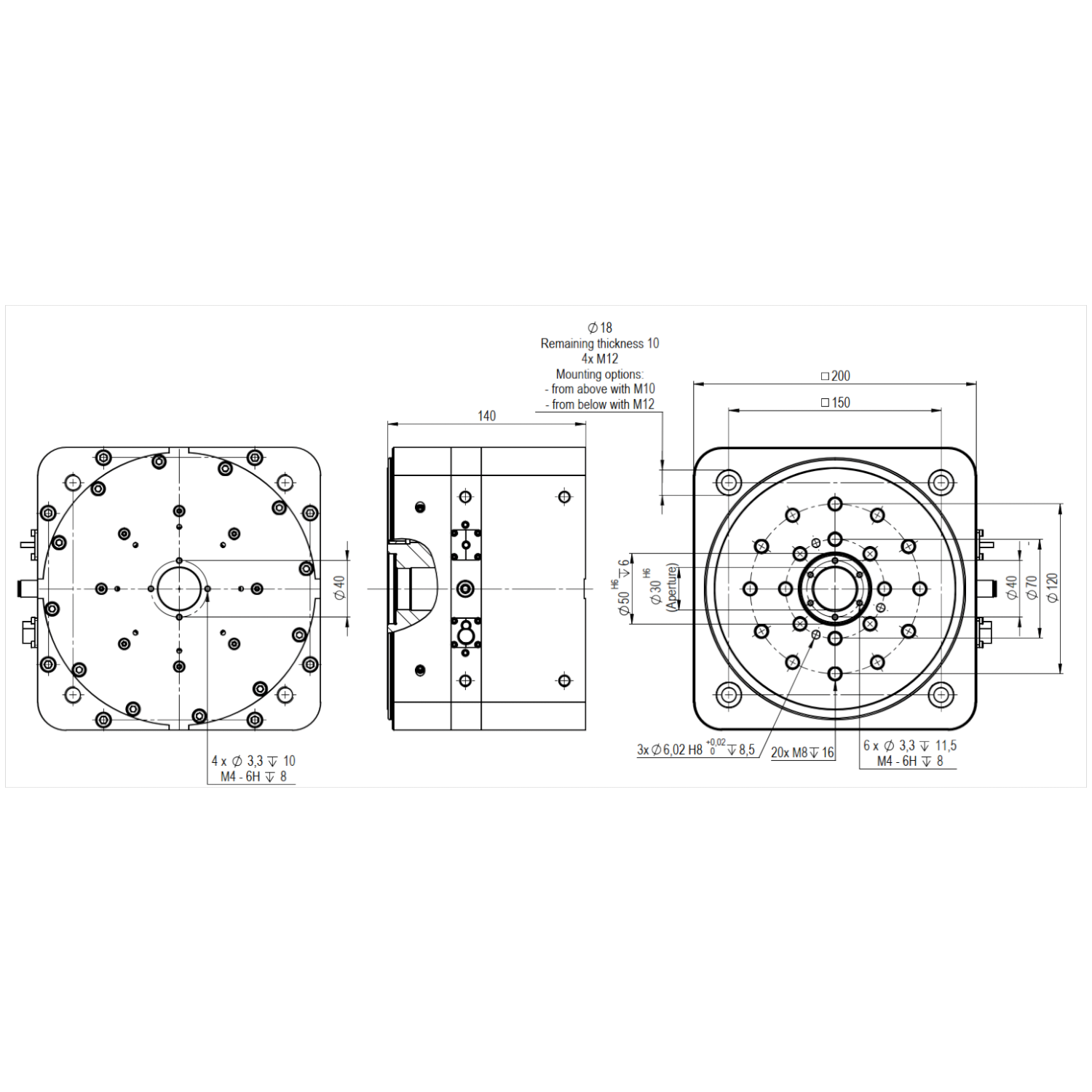

| Dimension L x W x H | 200 x 200 x 140 mm |
| Charge axiale max. | 2 200 N |
| Charge radiale max. | 1 200 N |
| Couple Nominal max. | 10 / 30 nm |
| Masse en rotation (rotor) | 3 kg |
| Poids total | 15 kg |
