La platine linéaire sur palier à air EZ-4360 a été conçue pour être utilisé dans des machines de mesure et pour le déplacement de composants optiques. Son chariot, offre une course d’environ 300 nm, se déplace sur un rail en granite à l’aide de roulements disposés à l’extérieur, permettant la transmission de couples élevés. Le rail en granite, associé à l’échelle ZeroMet de Renishaw, garantit une excellente répétabilité, même en cas de fluctuations modérées de température. Le chariot peut supporter des charges utiles allant jusqu’à 20 kg.
L’axe est entraîné par un moteur linéaire (Tecnotion UL6). Grâce à la précontrainte magnétique, il peut également être utilisé en position verticale. Un système de mesure incrémental (Renishaw Tonic) est installé dans sa version standard. Grâce à sa technologie air bearing, la platine est adaptée à la salle blanche.
Des courses différentes peuvent être réalisées sur demande.
| Type | EZ-4360 |
| Course | 300 mm |
| Précision de positionnement non compensée (XTX) | 3 µm |
| Répétabilité (bidirectionnelle) | 50 nm |
| Stabilité de position | 30-100 nm |
| Rectitude Vert./Horiz. (XTZ/XTY) | 2 µm |
| Vitesse max. à vide | 2 m/s |
| Accélération max. à vide | 10 m/s² |

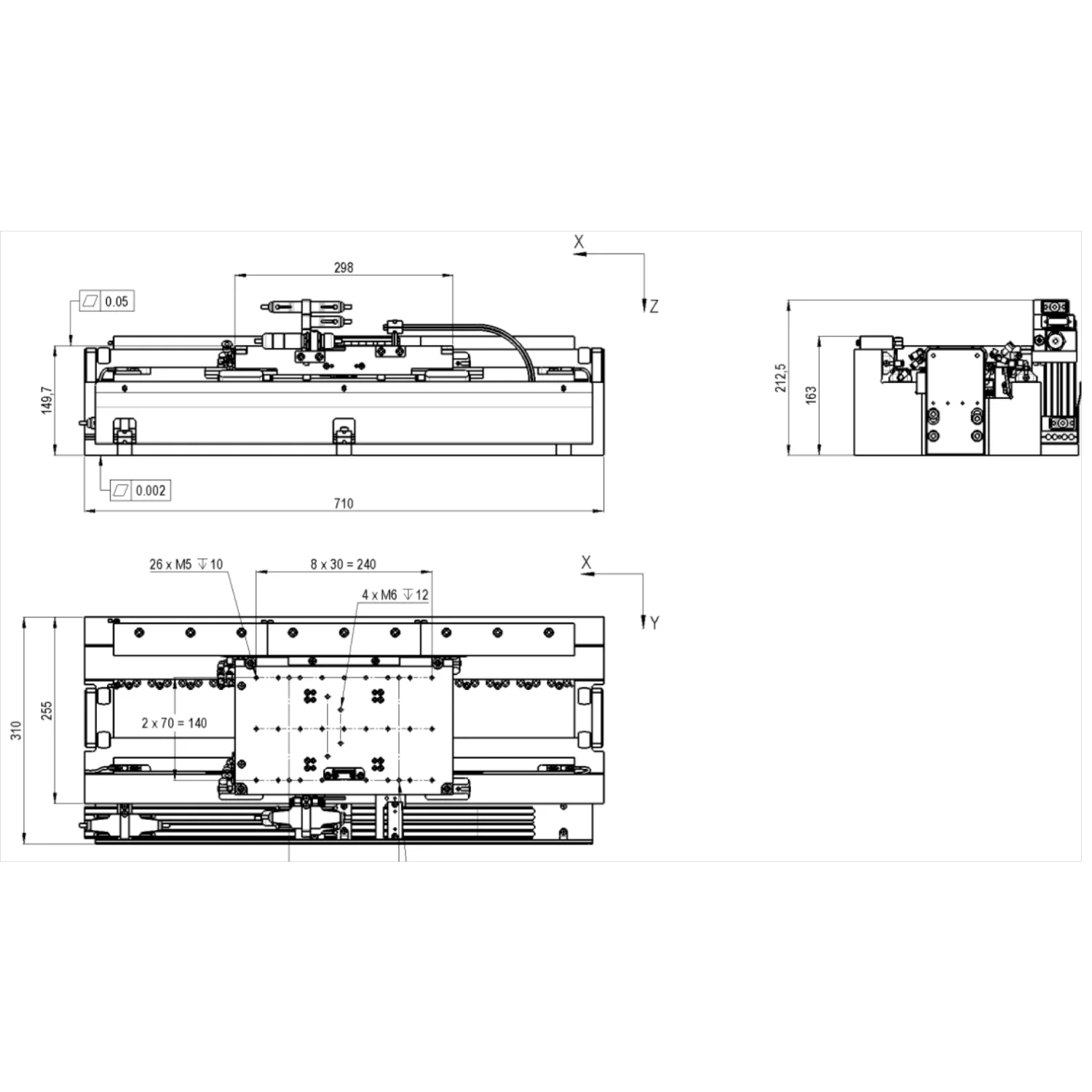

| Dimension L x W x H | 710 x 307 x 212 mm |
| Charge utile | 20 kg |
| Charge utile vertical (Z) | 560 N |
| Charge utile vertical (Y) | 280 N |
| Poids total | 77 kg |
