    L’EZ-2352-094 est une platine polyvalente et compact, conçue pour du positionnement de haute précision au sein d’un environnement restreint. Cet axe opère des courses de petite à moyenne taille supportant des charges allant jusqu’à 150 N. Le chariot en aluminium à revêtement dur est entrainé par un moteur synchrone sans fer Tecnotion UM6. La précontrainte est assurée par des groupes d’aimants. L’axe est équipé d’un système de mesure absolue de Heidenhain (LIC411). Le rail en acier chromé est disponible en trois longueurs standard ; des longueurs différentes sont possibles sur demande.

    Pour la réalisation de tableaux croisés simples, deux axes peuvent être superposés.



    Type Stroke 20 Stroke 60 Stroke 200
    Course 20 mm 60 mm 200 mm
    Précision de positionnement non compensée. 2 µm 2 µm 3 µm
    Répétabilité (bidirectionnelle) 50 nm 50 nm 50 nm
    Stabilité de position 30-100 nm 30-100 nm 30-100 nm
    Rectitude Vert./Horiz. (XTZ/XTY) 1 µm 2 µm 3 µm
    Vitesse max. à vide 2 m/s 2 m/s 2 m/s
    Accélération max. à vide 20 m/s² 20 m/s² 20 m/s²

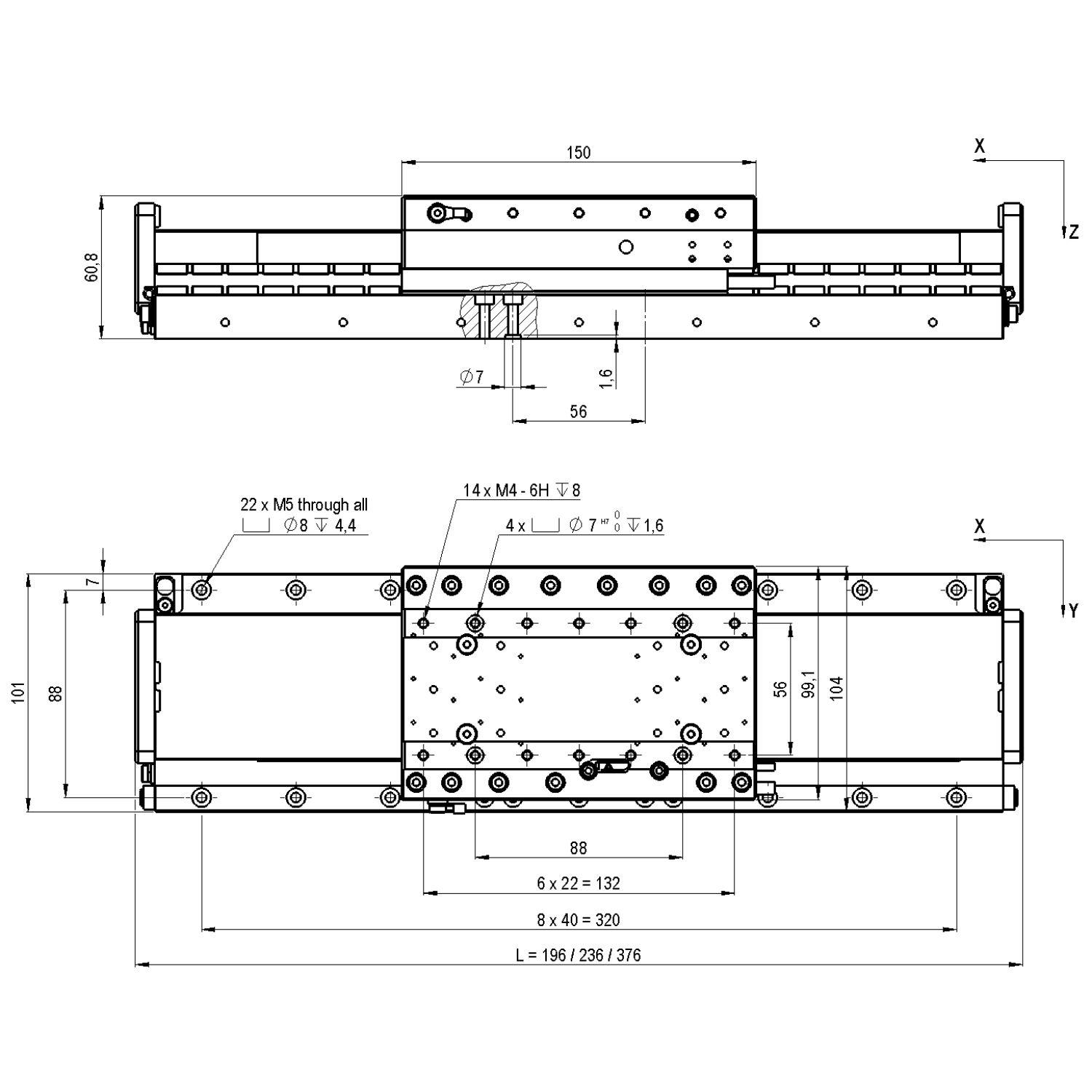

    Dimension L x W x H 196 x 104 x 60.3 mm 236 x 104 x 60.3 mm 376 x 104 x 60.8 mm
    Charge utile 15 kg 15 kg 15 kg
    Charge utile vertical (Z) push/pull 1200/800 N 1200/800 N 1200/800 N
    Poids total 5 kg 7 kg 10 kg



    Contactez-nous pour un devis

    Fiches techniques à télécharger

    Fiche Technique EZ-2352-094.pdf
