La platine linéaire sur palier à air EZ-2310-2000 est conçu pour offrir une excellente précision de positionnement tout en supportant des charges élevées et offre suffisamment d’espace pour des configurations spécifiques. Cet axe linéaire assure une course de 2 000 mm et supporte une charge utile horizontale jusqu’à 280 N. Dans sa version standard, la platine de translation est équipée d’un système de mesure incrémental (RSF). Un moteur linéaire Tecnotion (UX12) assure le déplacement dynamique du chariot. Grâce à sa technologie air bearing, la platine est adaptée à la salle blanche. Des courses différentes sont possibles sur demande.
| Type | EZ-2310-2000 |
| Course | 2 000 mm |
| Précision de positionnement non compensée (XTX) | < 15 µm |
| Répétabilité (bidirectionnelle) | < 1 µm |
| Stabilité de position | 50-100 nm |
| Rectitude Vert./Horiz. (XTZ/XTY) | 7 µm |
| Vitesse max. à vide | 2 m/s |
| Accélération max. à vide | 10 m/s² |

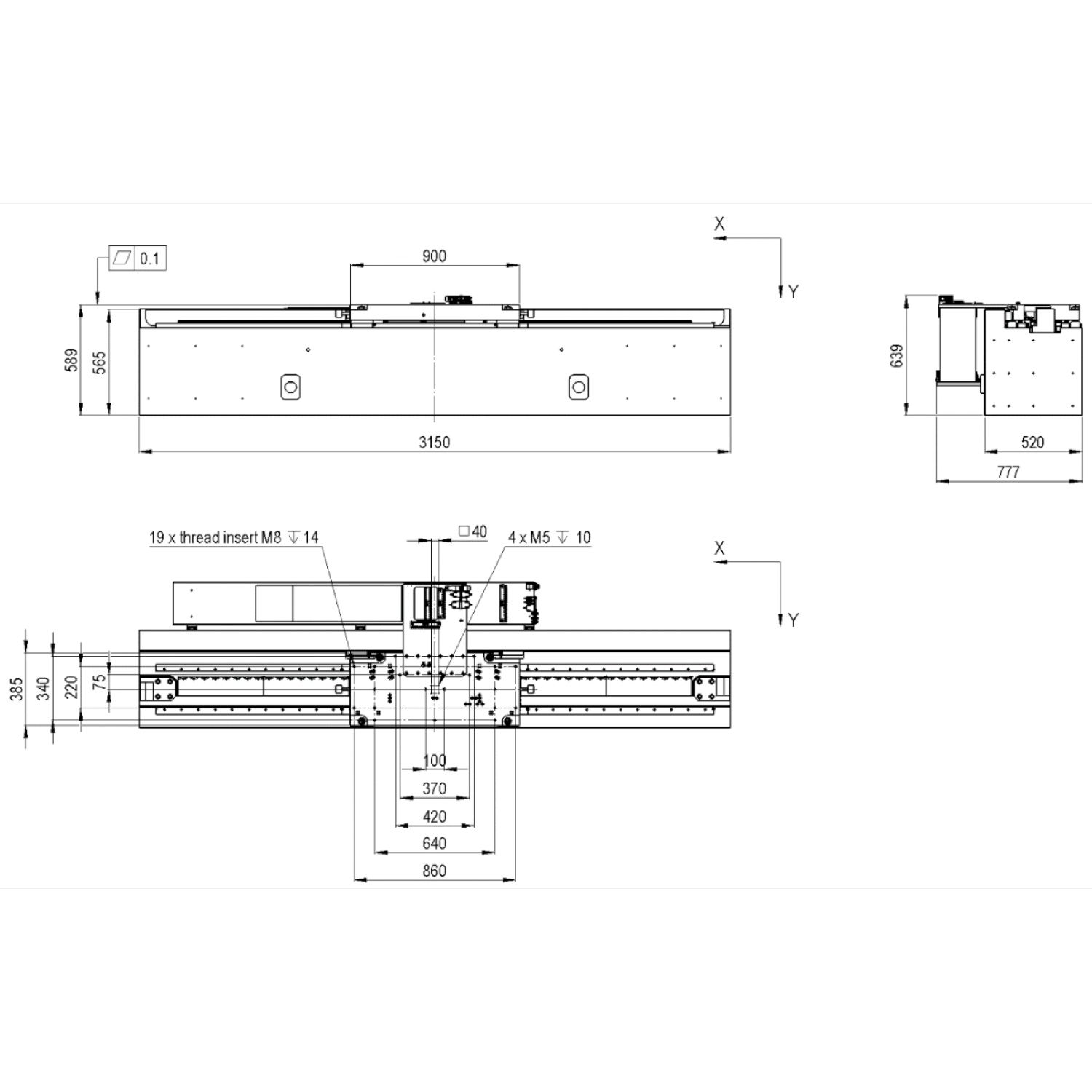

| Dimension L x W x H | 3 150 x 777 x 639 mm |
| Charge utile | 250 kg |
| Charge utile vertical (Z) | 3 000 N |
| Charge utile vertical (Y) | 280 N |
| Poids total | 2 600 kg |
Fiches techniques à télécharger
