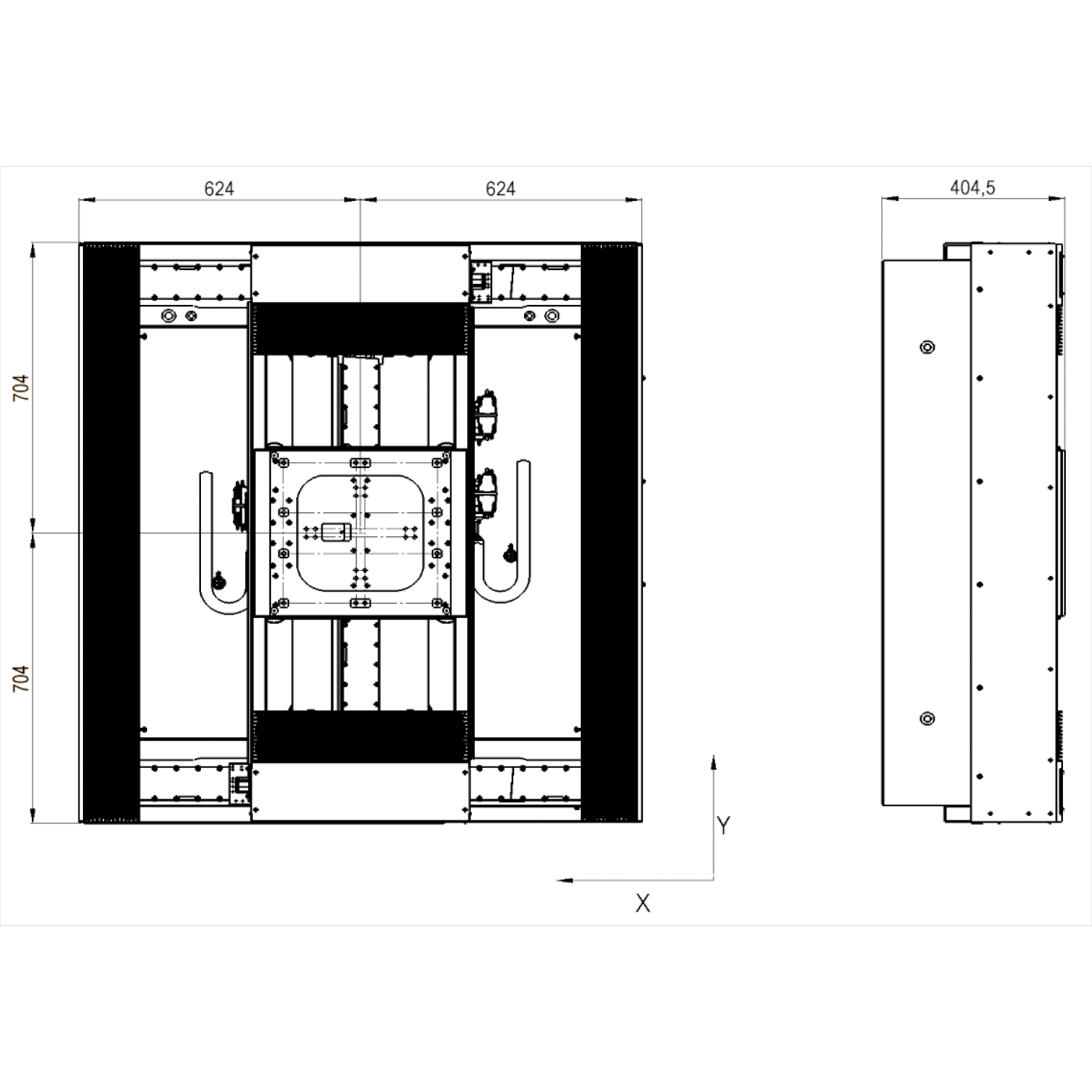

EZ-0714 XY-Gantry Stage

Conçu pour le positionnement de haute précision, le système de portique sur palier à air EZ-0714 allie performance et polyvalence. Par l’intégration de soufflets en option, la platine est adaptée aussi bien aux procédés chargés en particules qu’aux procédés d’usinage laser. La disposition coplanaire des axes ainsi que la conception en portique garantissent une grande répétabilité et une excellente précision de positionnement. Tous les paliers à air sont précontraints magnétiquement. Les moteurs synchrones ironless permettent une accélération allant jusqu’à 10 m/s² et une vitesse de déplacement pouvant atteindre 1 m/s. Le socle de la machine est en granit. Une extension par un axe Z est possible.

Cette platine XY et sa technologie air bearing est disponible en deux tailles standards avec des courses de 500 x 500 mm ou 600 x 500 mm. Une extension par un axe Z est possible. D’autres dimensions ou extensions du système sur deux axes sont possibles sur demande. Peut être adaptée pour la salle blanche.
