    La platine linéaire sur palier à air EZ-2352-066 est conçu pour du positionnement de haute précision au sein d’un environnement restreint. Cet axe linéaire polyvalent et compact, assure des courses petites à moyenne taille supportant des charges allant jusqu’à 30 N. La platine de translation est équipée d’un système de mesure incrémental de Heidenhain (LIK 21). Un moteur linéaire Tecnotion (UC3) précontraint magnétiquement, assure le déplacement dynamique du chariot en aluminium à revêtement dur.

    Grâce à sa technologie air bearing, la platine est adaptée à la salle blanche. Le rail en acier chromé est disponible en deux longueurs standard.



    Type Stroke 20 Stroke 100
    Course 20 mm 100 mm
    Précision de positionnement non compensée. 2 µm 3 µm
    Répétabilité (bidirectionnelle) 50 nm 50 nm
    Stabilité de position 30-100 nm 30-100 nm
    Rectitude Vert./Horiz. (XTZ/XTY) 1 µm 3 µm
    Vitesse max. à vide 2.5 m/s 2.5 m/s
    Accélération max. à vide 50 m/s² 50 m/s²

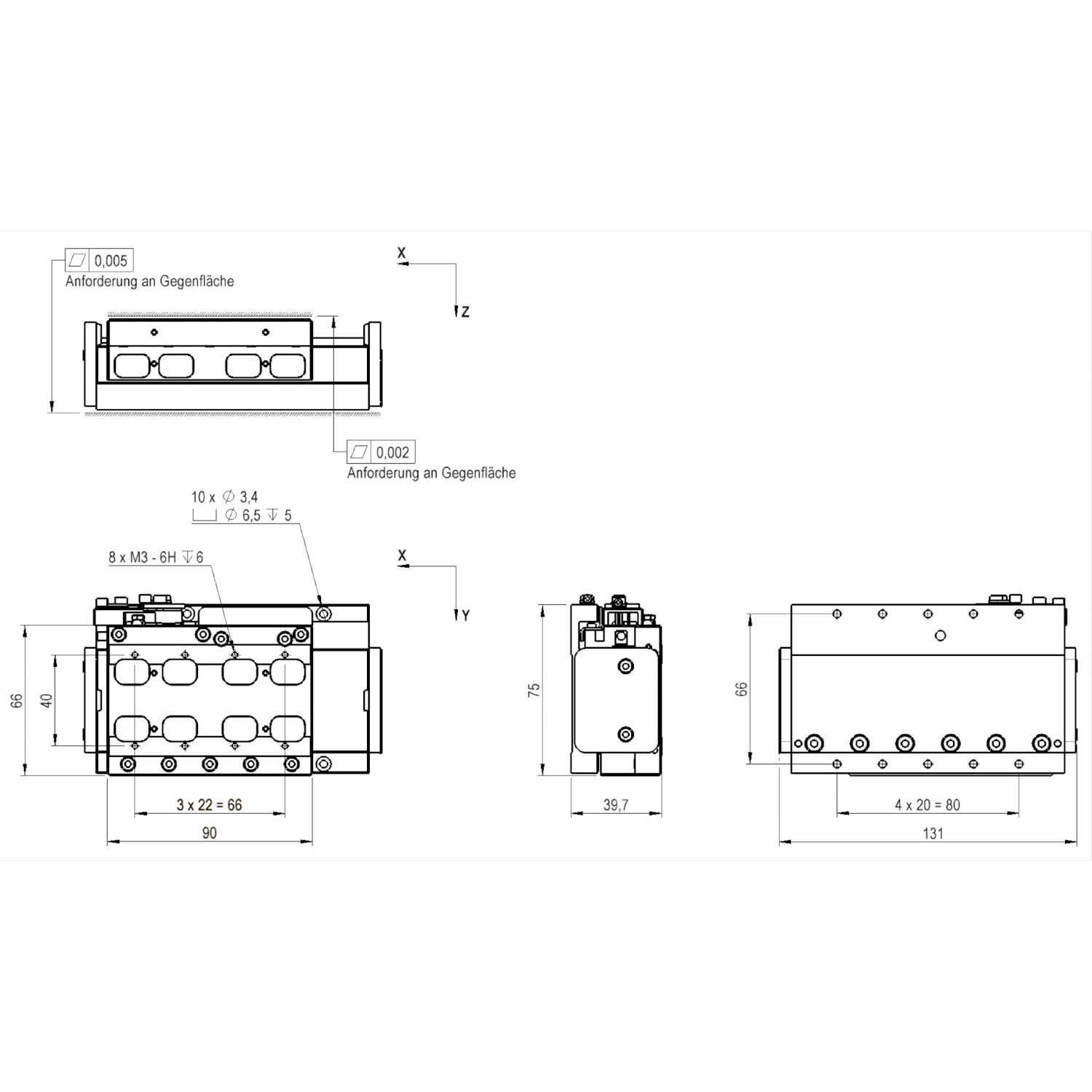

    Dimension L x W x H 131 x 75 x 39.7 mm 600 x 75 x 39.7 mm
    Charge utile 4 kg 4 kg
    Poids total 1.6 kg 2.4 kg
    Contactez-nous pour un devis

    Fiches techniques à télécharger

    Fiche Technique EZ-2352-066.pdf
