La platine linéaire sur palier à air EZ-3221 se compose d’un rail de guidage en acier inoxydable et d’un chariot en aluminium durcit. Le chariot est précontraint magnétiquement et, à part une petite force newtonienne, se déplace sans friction. De plus, grâce à son design compact, cet axe est idéal pour le guidage de faisceaux. Cet axe linéaire est conçu pour des courses de maximum 15 mm avec des charges allant jusqu’à 500 g.
L’EZ-3221 est fourni sans moteur ni système de mesure, mais peut facilement en être équipé. L’axe linéaire peut être étendu par un second chariot en configuration miroir. Grâce à sa technologie air bearing, la platine est adaptée à la salle blanche. La longueur du rail de guidage peut être ajustée sur demande.
| Type | EZ-3221 |
| Course | 15 mm |
| Rectitude Vert./Horiz. (XTZ/XTY) | < ± 1 µm |
| Dimensions de la surface de fixation du chariot L x W | 59.5 x 15 mm |

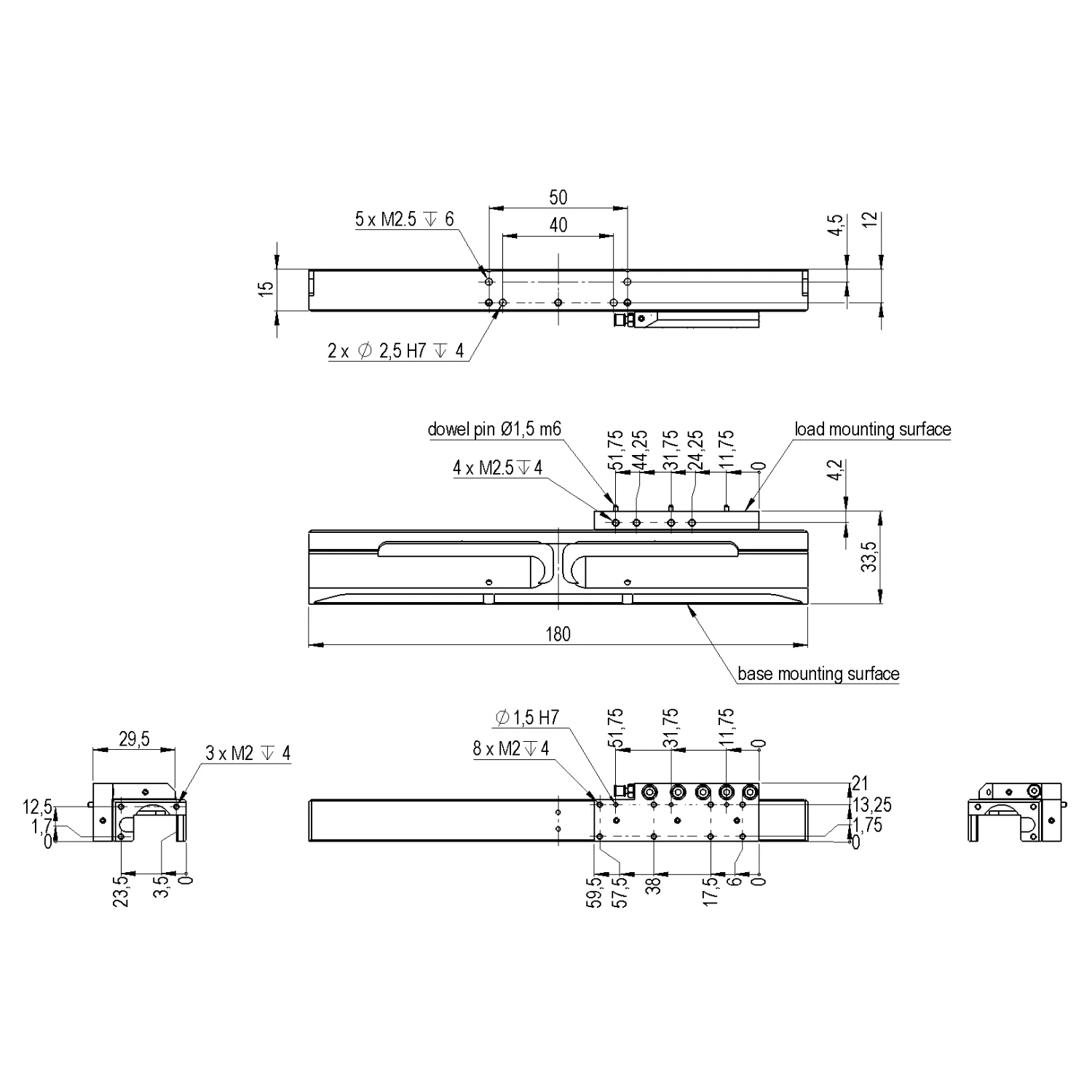

| Dimensions du rail avec chariot L x W x H | 180 x 21 x 33.5 mm |
| Rigidité | ca. 20 N/ µm |
| Charge utile vertical (Z) push/pull | 100 N |
| Charge utile vertical (Y) | 120 N |
| Poids total | 354 g |
